Mise en garde

Les manipulations décrites ci-dessous sont dangereuses pour votre matériel et la stabilité de votre système. CCM décline toute responsabilité en cas de problème survenu suite à l'application de cet article !

D'abord, il faut avoir un bon refroidissement (éliminer le bloc ventilateur/radiateur fourni avec le processeur et acheter un bloc ventilateur/radiateur de bonne qualité).

Le bios

Les options les plus fréquemment modifiées dans le BIOS sont :

CPU Ext. Clock (FSB) = la fréquence du bus du processeur en externe
DRAM Clock (FSB) = la fréquence du bus de la mémoire vive
CPU Clock (ou CPU Operating Speed) = la fréquence du processeur
DRAM RATIO = ratio entre CPU et RAM (on utilise CPU/DRAM)
FSB DRAM = fréquence de la mémoire vive
Multiplier Factor = coefficient multiplicateur
CPU Vcore = voltage du processeur
DRAM Vcore = voltage de la mémoire vive

(selon les modèles de cartes-mères)

Pas à pas

Exemple pour un processeur Intel Pentium 4A à 2,4 GHz socket 478 :

Ce processeur utilise un FSB à 100 MHz et un coefficient multiplicateur à 24 d'origine.

Pour augmenter à 3,2 GHz (3192 MHz):

Remplacer la barette de mémoire vive si vous possedez de la DDR PC1600 (100 MHz) par une barette de mémoire vive DDR PC2100 (133 MHz).

Allez dans le BIOS, et mettez :

CPU Ext. Clock (et DRAM Clock selon les cartes-mères) -> 133 MHz
DRAM RATIO -> 1:1

Il faut penser à mettre AGP/PCI RATIO en fixe (66 MHz/33 MHz) pas plus.

Si vous n'avez pas AGP/PCI RATIO Locked, annulez toutes ces modifications et rester en paramètrage d'origine.

la modification du paramètre AGP/PCI RATIO Unlocked risque parfois d'endommager le port AGP, la carte graphique, le port PCI ou une carte PCI.

Aller plus loin

Vous pouvez augmenter la fréquence de votre processeur, un peu plus encore. Cependant, ces modifications sont réservées aux experts, et apprentis sorciers en tout genre.

Vous devez avoir comme matériel :

• Un refroidissement :
  • Aircooling (le ventirad) assez puissant (Coolermaster, Vantec, Zalman, etc...) mais ca ne peut pas tenir à une très haute fréquence - Recommandé pour tous.
  • Watercooling (refroidissement par liquide qui peut atteindre en dessous de 40° C du processeur en plein charge). Ca peut tenir avec une très haute fréquence - Recommandé pour les amateurs.

(On peut l'utiliser tous les jours comme le ventirad mais plus efficace)

• • Changement de phase (un compresseur comme un frigo qui peut atteindre des temperatures jusqu'à -100° C selon le modèle et la modification). Cela peut tenir à d'extrêmes hautes fréquences - Recommandé pour les experts.
  • Xtrem-Cooling (un refroidissement extrême et très dangereux, exemple, le nitrogène liquide (LN2) qui peut atteindre -196° C ! Ou bien des bobines d'hélium mélangés pour atteindre -270° C !! ). C'est utile à de très haute fréquence - Recommandé pour les (très) experts (très fortement déconseillé aux débutants et amateurs)
• une bonne carte mère (haut de gamme) pour overclocker (ASUS P4C800-E Deluxe, Abit IC7-Max3, Abit NF7-S, DFI Ultra Infinity, DFI Lan Party, etc...) mais ca coûte cher - cartes mères en bas de gamme déconseillées.
• de bonnes barrettes de mémoire vive avec un fréquence haute(A-Data Vitesta, Corsair XMS, OCZ, etc...) *Barrettes génériques ou standard déconseillées.
• Un bon boîtier pas trop petit.
• Une sonde pour vérifier la température et un software pour l'exploiter

Pour augmenter la fréquence, on utilise dans le BIOS :

• Augmenter CPU Ext. Clock ( et DRAM Clock selon les cartes-mères)
• Augmenter CPU Vcore si votre processeur n'a pas pu supporter l'élevation de la fréquence
• Augmenter DRAM Vcore si votre barrette de mémoire ne tient pas bien les hautes fréquences
• Mettre DRAM RATIO 1:1
• Verrouiller AGP/PCI RATIO

Il faut augmenter pas à pas, jusqu'à ce que le système soit stable.


/!\ ATTENTION /!\

Lors de la modification des paramètres exprimés ci-dessus, le processeur, les barrettes de mémoires et tout autre composant risquent de subir de sévères dommages ! Ce document intitulé « Overclocking - Plateforme Intel socket 478 » issu de CommentCaMarche.net (CCM) (www.commentcamarche.net) est mis à disposition sous les termes de la licence Creative Commons. Vous pouvez copier, modifier des copies de cette page, dans les conditions fixées par la licence, tant que cette note apparaît clairement.

Overclocking des CPU AMD Athlon 64 et Sempron socket 754 et 939

Les générations de CPU gravés à 0,09 microns (coeur Venice pour Athlon ou Palermo pour Sempron) ouvrent de nouvelles perspectives en matière d'overclocking.
La déperdition calorifique de cette génération est faible, permettant des gains en fréquence non négligeables, sans échauffement important (pour peu que l'on possède un boîtier bien ventilé et un bon ventirad)

Cette évolution permet aux moins fortunés (mais bricoleurs) de monter une configuration à faible coût, développant une puissance équivalente à un CPU bien plus onéreux.

En préambule, je rappellerais que cette pratique peut engendrer de graves dysfonctionnements de votre système, voire d'endommager de manière irrémédiable certains composants électroniques.

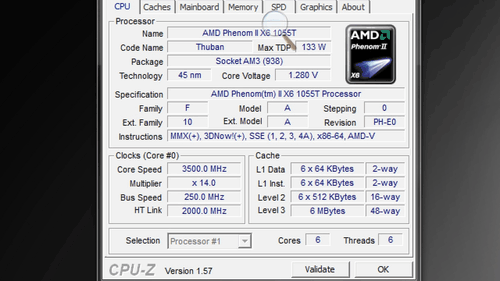

Je vous conseille de télécharger et d'installer le logiciel CPUZ pour pouvoir suivre les évolutions des fréquences de votre système, ainsi que d'autres permettant la surveillance de la température et de la stabilité du système (MotherboardMonitor, pour la température, OCCT et Super Pi pour tester la stabilité).


Mais rentrons dans le vif du sujet.
Je ne ferais pas de distinction entre les sockets 754 et 939 ou le récent AM2(+) qui gère la DDR2, la démarche étant sensiblement la même.

L'architecture 64 bits chez AMD a bouleversé la manière d'aborder le sujet.
Il faut distinguer trois éléments bien distincts pour réaliser un bon overclocking:

- Le HTT, qui représente la fréquence de fonctionnement du CPU, fixé à 200Mhz pour ces plateformes.
Sur les sockets A, il s'appelait FSB.
Multiplié par le coefficient (dont l'augmentation est bloquée chez AMD, sauf sur les FX) du CPU, il donne la fréquence de travail du processeur.
Ex: Pour un athlon 64 3000+, de 1,8 Ghz:
Fréquence HTT= 200 multiplié par le coefficient (9) = 1800Mhz

- Le HT, ou bus Hyper transport, à ne pas confondre avec le HTT.
Il représente la particularité principale de ces cartes mères, c'est un bus d'échange d'informations entre le chipset et le CPU.
Sa fréquence est de 800Mhz pour la plupart des Socket 754 et de 1000Mhz pour les 939.
Derrière cette fréquence, on retrouve le HTT (200Mhz) auquel il est appliqué un multiplicateur.
Problème: ce bus ne supporte quasiment aucune élévation, mais on y reviendra plus tard.

- La fréquence mémoire.
Par défaut, il est préférable d'utiliser de la DDR400, de cette façon, elle sera synchrone avec le HTT.
Dans tous les cas, derrière les choix de fréquence du bios, ce cache, là aussi des ratios (1/1 pour la
DDR400) par rapport au HTT.

----------------------------------------- ----------------------------------

Vous voilà avec le minimum d'éléments pour comprendre le fonctionnement d'une plateforme AMD.

Que faire maintenant ?
Augmenter le HTT !
Oui.
Nous augmentons donc ce paramètre, via le bios, à 205, puis 210, puis 215, et........plantage !
Plantage car notre bus HT, comme je l'ai dit plus haut, ne supporte pas une forte augmentation.
Hors à 215 de HTT, le bus est passé à 1075Mhz (je garde comme exemple l'athlon 64 3000+ socket 939). Car derrière cette fréquence se trouve le multiplicateur x5. Mais la plupart des bios nous permettent de baisser ce multiplicateur.

Nous allons donc le descendre à x4 (4 x 200= 800), car il faut retenir que l'on ne doit jamais dépasser la valeur maximale du bus HT (1000 dans notre exemple, et ne vous inquiétez pas de l'éventuel effet négatif sur les performances en l'abaissant, car on peut le baisser jusqu'à 600Mhz sans ressentir de baisse de régime global)

Attention:
Ne jamais augmenter le HTT trop vite, toujours par pas de 5Mhz, en testant bien le système à chaque fois, et en surveillant la température.

Reprenons l'augmentation du HTT.
215, 220, 225, 230......
Cela tient mais le PC est instable, cette fois, c'est la mémoire vive qui nous limite.
Notre CPU est tout de même à 9 x 230 = 2070 Mhz, donc un peu plus qu'un 3200+.
Le Bus HT est à 4 x 230 = 920, de ce coté, tout va bien.
Mais il est possible d'aller plus loin, car dans la réalité, il est probable que votre DDR400, poussé à 230, ait déjà montré ses limites.

La première des solutions consiste à prendre de la RAM de qualité en DDR533, ce qui laissera une bonne marge de manoeuvre.
Cette solution a l'avantage de pouvoir laisser la mémoire synchrone avec le HTT, ce qui permet de maintenir une bande passante élevée, en particulier sur les sockets 939 qui fonctionnent en dual channel, ce qui influence de manière non négligeable les performances générales.
Problème: le prix !

L'autre solution consiste à désynchroniser la mémoire.
Cette manière est la plus économique, car une bonne DDR400 fera l'affaire (je déconseille la "noname", mais une "Value RAM" d'un bon constructeur )

En passant la fréquence mémoire dans le bios à "DDR333" (ou PC2700), on applique un ratio par rapport à la fréquence HTT du CPU (9/11 pour la DDR333 dans notre exemple)
Donc, lorsque nous avons 230Mhz de HTT, la fréquence mémoire s'établit à 230 x 9/11 = 188Mhz.

A 240 de HTT, notre DDR est à 196Mhz, parfait.
Le HT s'établit à 960, très bien.

Le CPU est maintenant cadencé à 2160Mhz, ce qui correspond pratiquement à un 3500+ !
Pour le vérifier, il suffit de tester votre configuration avec un Benchmark quelconque.

------------------------------------------------------------------------

Dans le cas développé ci-dessus, il est possible de monter encore plus haut, mais les réglages que je donne sont des réglages qui devraient passer sur un grand nombre de configurations, pour peu que votre carte mère soit de bonne facture, et il est fort à parier que le ventirad d'origine suffise à refroidir votre CPU correctement, et que la stabilité soit correcte.
Il est toutefois possible que vous n'y arriviez jamais, pour cause de plantages à répétition. Dans ce cas, il faut augmenter légérement les tensions d'alimentation du CPU et/ou de la mémoire.
Il est par contre difficile de donner une marche à suivre, tant les cas peuvent être différents mais globalement, il faut veiller à ne dépasser pas 1.8v de Vcore pour le CPU et 2.8v pour la DDR.
Au-delà, il y a plus de risques et l'on tombe dans l'overclocking avancé, ce qui n'est pas le sujet.

Autre point important, il est préférable (voire indispensable) de désynchroniser le bus Pci-Express (et AGP pour ceux que cela concerne) et de désactiver le Cool'nQuiet.
Les cartes mères modernes bloquent automatiquement le bus PCI, mais prudence sur les anciennes.
Rappel des fréquences de ces bus:
- PCI = 33Mhz
- AGP = 66Mhz
- PCIexpress = 100Mhz

Lorsque vous appliquerez votre overclocking, veillez à ce que ces fréquences n'augmentent pas, car dans le cas contraire, c'est une source de plantage.

Overclocking avancé.
Pousser plus loin nécessite de tester les limites de chaque élément, pour pouvoir ensuite les panacher.
Pour garder de la stabilité, il sera sans doute nécessaire d'augmenter les tensions d'alimentation.

ATTENTION : A ce stade, chercher à augmenter à nouveau les fréquences de votre matériel peut l'endommager irrémédiablement

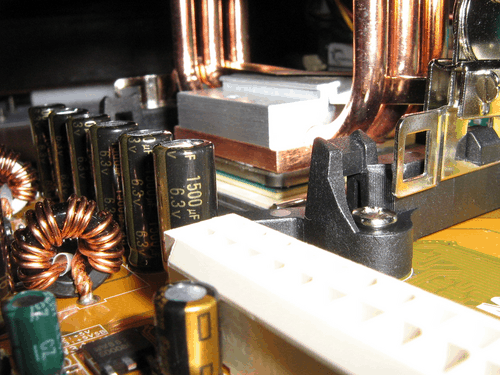

L'échange du ventirad d'origine pour un plus efficace devient alors indispensable.
Il faudra également regarder du côté de la carte mère, car elles ne sont pas toutes égales entre elles.

Les meilleurs chipsets actuels pour aller loin :

-Socket 754: Les Nforce 3 250GB et ultra
Les Nforce 6100, sur carte micro ATX, dérivé du nforce 4
-Socket 939: Les Nforce 4 ultra et SLI
Les VIA K8T900
-Socket AM2: Les AMD 780 et 790
Les Nvidia 750 et 780 SLI

Evolution des plateformes AMD:

-Les manipulations décrites ci-dessus s'appliquent aux AMD X2 double coeur.


- Les nouvelles plateformes AM2 s'overclockent également très bien, la marche à suivre étant légérement différente, pour cause d'utilisation de la mémoire DDR2.
Les ratios CPU/HTT sont différents de ceux appliqués à la DDR, malgré une fréquence de CPU toujours fixé à 200Mhz.
Voici le tableau fournis par AMD à la sortie des premiers CPU AM2:


Lors de l'achat d'une telle plateforme à destination d'un overclocking, il faudra donc être très attentif au type de mémoire qui l'accompagnera.

Le Phenom.

Le dernier née d'AMD ne possède pas le potentiel de ses prédécesseurs, mais les dernières révisions semblent combler un peu ce défaut.
Préférer une version "Black Edition", malheureusement trés cher, dont le coefficient multiplicateur est débloqué à l'augmentation, ce qui permet de bon overclocking. Ce document intitulé « Overclocking - Plateformes AMD 64bits socket 754/939/AM2/AM3 » issu de Comment Ça Marche Informatique (www.commentcamarche.net) est mis à disposition sous les termes de la licence Creative Commons. Vous pouvez copier, modifier des copies de cette page, dans les conditions fixées par la licence, tant que cette note apparaît clairement.

Overclocking plateforme Intel Core2Duo

Cet article va vous expliquer la marche à suivre pour overclocker votre Core2Duo.

L'arrivée des nouveaux processeurs Intel l'été 2006 a bouleversé quelque peu la donne dans ce milieu très fermé.
Le cahier des charges d'Intel était clair : Reprendre sa place sur le marché haut de gamme (grignoté par AMD avec l'architecture K8).
Au passage, les ingénieurs maison n'ont pas oublié les "geeks", bidouilleurs maladifs que sont les overclockeurs.
En effet, dès les premiers tests réalisés par la presse spécialisée, il est apparu que cette nouvelle architecture possédait un gros potentiel d'overclocking, des ingénieurs de Redmond ayant même laissé entendre que le cahier des charges faisait explicitement référence à la nécessité de développer un CPU attrayant dans ce domaine, de là à dire que le C2D a été conçue par et pour les overclockeurs...


Sommaire

Entrons dans le vif du sujet.

Et parce qu'il faut bien commencer par quelque chose, parlons matériel.
Un bon overclocking, c'est d'abord une bonne carte mère, vient ensuite le processeur évidemment, et enfin, la mémoire.

Préalable

Tout comme AMD, Intel utilise une fréquence de base, générée par le chipset de la carte mere, appelé FSB pour Intel, HTT pour AMD.
Les premiers C2D fonctionnent avec un FSB de 266Mhz, c'est cette fréquence initiale, qui, multipliée par le coefficient multiplicateur du CPU, permet d’obtenir une fréquence finale pour le CPU. Par exemple, un E6300 qui fonctionne à 1,86Ghz, est le résultat de 266 x 7, ou 7 est le coef. du processeur (multiplicateur interne au CPU, ne peut être augmenté).
Mais vous avez probablement entendu parler plus fréquemment de FSB1066 ou FSB1333. Il s'agit là des noms commerciaux donnés aux fréquences de 266 et 333 Mhz des C2D car la technologie employée par Intel aujourd'hui permet de faire transiter quatre fois plus d'informations à fréquence égale qu'à l'époque des Pentium 3. C'est le fameux bus "Quad Pumped", apparu avec les P4 (un peu l'équivalent du bus hyper transport d'AMD).
Pour simplifier la démonstration, ce bus est la résultante d'une multiplication par quatre du FSB de base de la carte mère.
Par exemple, le bus FSB1333, c'est 333 x 4.
Vous aurez compris que pour augmenter la fréquence du CPU, il faut augmenter le FSB, mais le problème, c'est que toutes les fréquences sont des multiples de cette fréquence de base: Bus PCI et PCI express, mais aussi la RAM, nous y reviendrons plus loin, mais il faut savoir que lorsque l’on augmente le FSB sans plus de précaution, on augmente du même coup toutes les autres, rendant rapidement le PC très instable.

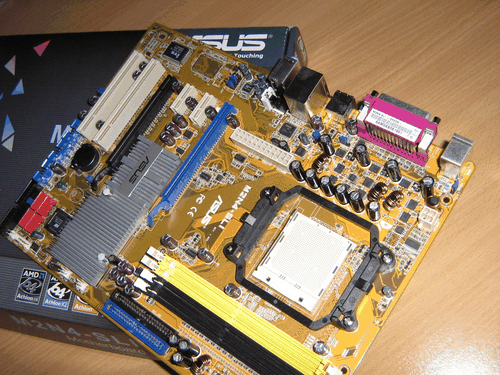

Le choix de la carte mère.

Pour tout overclocking, il est préférable d'acheter une carte mère en ayant en tête l’utilisation future que l'on veut en faire.
Je ne rentrerai pas dans les détails concernant les constructeurs de cartes mères, mais les chipsets les plus performants pour réaliser un overclocking réussi sur C2D sont pour Intel:
Les P965 et 975X, le nouveau P35, très prometteur, il gère le FSB1333 en natif.
Pour Nvidia: Les 680SLI et 650SLI.

Tous ces chipsets, implémentés sur de très bonnes cartes, sont capables d'atteindre sans soucis des FSB de 380/400Mhz (je parle là de cartes mères dont les prix dépassent les 130€).

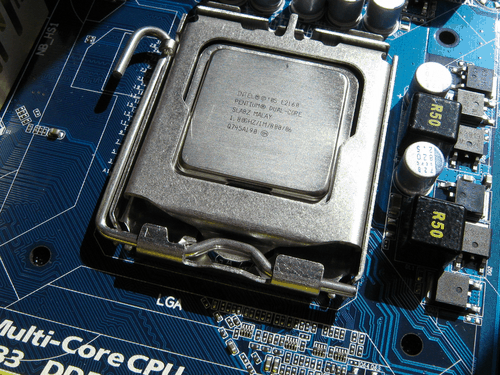

Le processeur

La fréquence du processeur étant la résultante de l'opération FSB x coef, pour augmenter la cadence du CPU, il faut augmenter la fréquence du FSB de base, le coefficient étant bloqué vers le haut.
Mais le coefficient joue un rôle majeur dans le choix du processeur que l'on veut dédier à l'overclocking.
Prenons un exemple:
Imaginons que vous soyez en possession d'une carte mère capable de tenir un FSB de 350Mhz stable.
Vous la démarrez avec un E6300 (coef 7), overclockée de cette façon, on obtient 350 x 7 = 2450 Mhz
Vous décidez d'en changer et d’installer un E6400 (coef 8), ce dernier tournerait donc à 350 x 8 = 2800Mhz !
Vous comprenez l'astuce ?
Pour pallier une éventuelle faiblesse de la carte mère quant à ses capacités à monter en fréquence, il faut choisir un CPU ayant un coefficient élevé.
Et c'est là qu'Intel a fait un cadeau aux overclockeurs: fin 2006, ont été commercialisé les "petits" E4300, puis, peu de temps après, E4400.
Cadencés à respectivement 1,8 et 2 GHz, ils fonctionnent avec un FSB200 de base (FSB800 Quad Pumped) et ont donc un coef. respectif de 9 et 10.
Ces processeurs étant proposés entre 100 et 150 €, ils sont à privilégier pour une plateforme dédiée à l'overclocking.
En effet, reprenons la démonstration ci-dessus, avec l’E6300 à 2450 Mhz.
Installez à la place un E4300, vous obtenez 350 x 9 = 3150 Mhz !!
Si votre CPU tient à cette fréquence, vous êtes au-dessus d'un Core 2 Extrême X6800 !!, seul le cache L2 (2 x 1 Mo pour le E4300) donnera encore l'avantage au X6800.

Bien sûr, tout cela n'est que théorique, car bien des cartes ne seront pas capables d'atteindre 350 Mhz de FSB, tout comme il est possible que votre processeur ne parvienne jamais à dépasser 2800 Mhz (bien qu'il soit admis que la majorité des C2D soient capable de "prendre" 3 GHz)

La mémoire

Le cas de la mémoire est plus délicat.
D'abord, sans mémoire de qualité, point de salut !
Et surtout, cela va dépendre du chipset de votre carte mère d'une part et du bios d'autre part.
Par exemple, l'excellent P965 réclame une RAM de fréquence élevée, car dans la plupart des cas, il est impossible de désynchroniser la RAM, il faut donc qu'elle soit capable d'encaisser la montée en fréquence.
Chez Nvidia, les 680 et 650SLI possèdent plus de souplesse dans ce domaine, il est en effet possible de désynchroniser la mémoire en la fixant à sa valeur de certification grâce à une option du bios ("INLINKED", par exemple, sur les nforce 650/680)
Tout comme le CPU, la fréquence appliquée à la mémoire est le fruit d'un calcul ayant pour base le FSB du chipset.
C'est le bios qui applique un ratio en fonction du type de DDR2 qu'il détecte (via le SPD)
De la DDR2- 667 (qui tourne à une fréquence réelle de 333Mhz) le ratio appliqué est 5/4 pour un FSB266: 266 x 5/4 = 332
Si vous augmentez le FSB pour overclocker votre processeur sans plus de précautions, vous augmenterez également la fréquence de la RAM.
Gardons notre exemple du FSB à 350.
350 x 5/4 = 437 Mhz.
Autant vous dire que votre RAM ne tiendra jamais à cette fréquence, le PC plantera d'ailleurs bien avant d'arriver à cette valeur.
D'ou l'importance de désynchroniser la mémoire, soit via un ratio inférieur (cas du P965), soit en utilisant l'option adéquate du bios. (les ratios se trouvent essentiellement sur les cartes mères à base de chipset Intel)
Conservons le même exemple, mais avec de la DDR2-800 (400 Mhz réel) et en forçant dans le bios le ratio pour la DDR2-667, la fréquence de 437Mhz peut passer avec de la DDR2-800 de bonne qualité.
Avec un E6400, vous obtiendriez un très beau overclocking.
Pour résumer, avec un chipset Intel, prenez au minimum de la DDR2 800.
Avec un 650/680 Nvidia, vous pouvez vous contenter de DDR2 667, mais pas moins.

Préparer l'overclocking

Entrez dans le bios et passer en réglage manuel le FSB.
Bloquez la fréquence du bus pci à 33Mhz.
Bloquez la fréquence du bus pci express à 100Mhz.
Désactivez toutes les options de "spred spectrum"
Désactivez le support "C1E"
Désactivez "vanderpool technology" (VT)

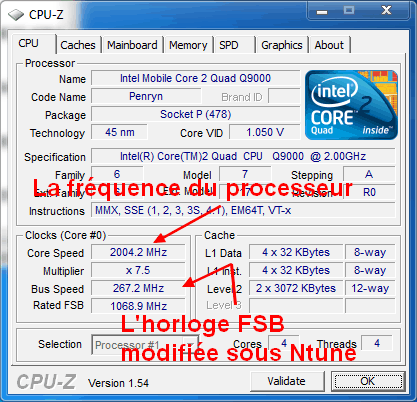

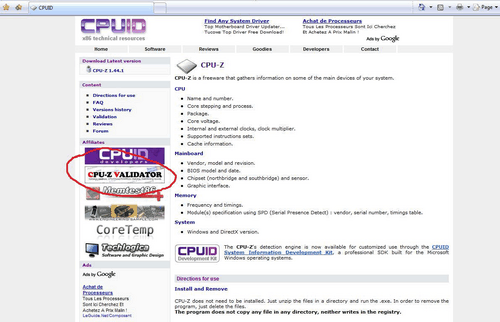

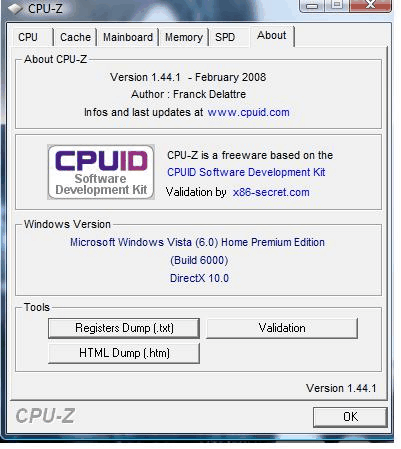

Installez CPUZ, ce logiciel indispensable vous permettra de suivre l'évolution des fréquences
du CPU, mais surtout de la ram. http://www.cpuid.com/cpuz.php

Commencer l'overclocking

Optez pour un ratio de mémoire qui laisse la fréquence mémoire en deçà de sa valeur de certification (si vous avez de la DDR2 800, réglez-là sur DDR2- 667)

Augmentez peu à peu le FSB de base par palier de 10Mhz, par exemple.

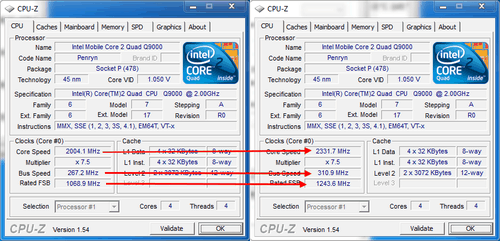

Vérifiez systématiquement l'évolution des fréquences via le logiciel CPUZ, surveillez surtout la fréquence de votre RAM, ne dépassez pas (ou peu) la fréquence de certification, appliquez des ratios plus faibles pour pouvoir continuer si nécessaire.

Tester votre PC avec des logiciels stressant pour le matériel (Super Pi, OCCT, etc.) pour dépister une instabilité.
Lorsque celle-ci se manifestera, revenez à la valeur de FSB précédemment stable.

Si le résultat ne vous satisfait pas, il faudra procéder différemment: En testant les limites de chacun des éléments clés de l'overclocking: Le FSB, le CPU et la RAM.

Une fois ces limites respectives connues, on peut procéder à un panachage des résultats.
Pour aller encore plus loin, il faut ajuster à la hausse les tensions d'alimentation des composants. On rentre là dans de l'overclocking avancé, et cela sera le sujet d'un autre article, peut-être.
Sachez que les C2D sont capables de monter haut en fréquence en laissant le Vcore à la valeur d'origine.
Il est admis qu'il est facile de gagner entre 20 et 40% de fréquence supplémentaire, en fonction de votre C2D, la marge de progression étant plus grande pour les CPU de fréquence basse et au coef. élevé.
Il est aussi intéressant d'arriver à faire fonctionner très vite la RAM, le gain de performance peut être sensible.


Bon overclocking !

Lire la suite

Comment valider son overclocking »

Je vous propose de découvrir la marche à suivre pour valider son overclocking grâce à CPU-Z.

• Télécharger la dernière version de CPU-Z

/!\ Très important /!\
Si ce n'est pas la dernière, la validation est impossible.
http://www.cpuid.com/cpuz.php

• Désarchiver et exécuter CPU-Z

• Cliquer sur l'onglet "About"

• Cliquer sur "Validation"

• Cliquer sur "Save Validation File", choisir un dossier de destination pour le fichier qui va être généré.

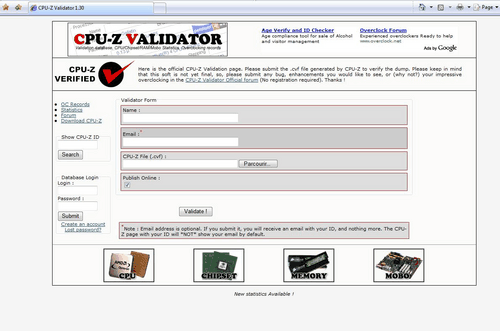

• Revenir sur la page d'accueil de CPU-Z et cliquer sur "CPU-Z Validator".

• Renseigner les champs demandés à savoir : Name, E-mail. Cliquer sur "Parcourir" pour rechercher le fichier sauvegardé à l'étape 5.

Vous pouvez décocher l'option "Publish Online" si vous ne souhaitez pas voir publié votre score sur le net.

Dans tous les cas, vous recevrez un e-mail avec l'URL de la validation de votre overclock comme dans cet exemple :

Si votre overclock n'est pas conforme au protocole de CPUID, votre URL aura cette apparence :

Exemple d'URL sur une autre réalisation.

Vous voyez, c'est simple ! Maintenant à vous de jouer !

Lire la suite

Overclocking des cartes mères socket 775, 1156 et AM3 »

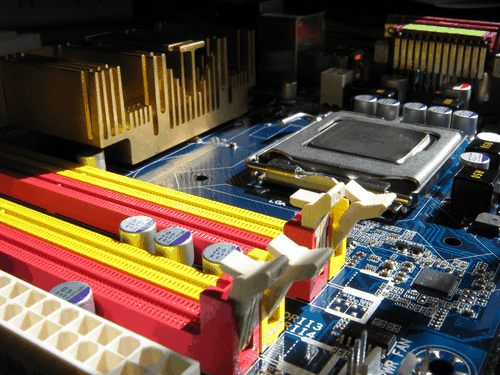

Overclocking des cartes mères à CPU Intel , socket 775 et 1156

Cet article va vous expliquer les bases de l'overclocking sur les plateformes Intel 1156 , ainsi qu'un exemple concret pour overclocker votre Core 2 Duo en socket 775.

Le socket Intel 1366 n'est pas décrit ici, mais il est assez proche du 1156, avec des réglages supplémentaires :
par exemple l'Uncore Clock, qui règle le contrôleur mémoire , permet d'overclocker séparément le contrôleur mémoire (inclus dans la capsule du processeur) et n'existe pas en socket 1156 (lire le lien Core i7 ci-dessous).

Quant au socket 1155, il n'est pour l'instant pas overclockable autrement que par le coefficient CPU, avec les CPU suffixe K et chipset P67.

Pour le socket 775, vous avez aussi l'article de Flo88.

Ne pouvant pas tout expliquer en détail dans cet article, je vous recommande de lire ces guides pour bien comprendre les mécanismes de l'overclocking :
Guides généraux :
overclocking
Guide Overclocking Masters
Socket 775 :
Guide Overclex
Guide Jmax Hardware
Sockets 1156 et 1366 :
overclocking du Core i5 750
overclocking des Core i7


Sommaire


remarque 1 : l'overclocking d'un PC diminue effectivement sa durée de vie, mais le processus est très lent, de l'ordre de plusieurs années en suivant les précautions données dans cet article :
quand on sait aujourd'hui qu'une configuration est obsolète en 5 ans...
En tout cas, la garantie ne marchera plus, car Intel peut savoir si un CPU a été overclocké ou non.
Le CPU est protégé contre les surchauffes, mais pas les différents composants de la carte mère, notamment le Northbridge et les condensateurs.
.

• CCM ainsi que l'auteur de cette astuce ne peuvent en aucun cas être tenus pour responsables des éventuels dommages causés à votre ordinateur.

Remarque 2 : si vous disposez d'un PC constructeur (HP, Dell, Sony, Acer, Fujitsu-Siemens,...), le Bios de votre carte mère est certainement bridé et empêchera toute modification des tensions et des fréquences . L'overclocking par le Bios sera donc impossible.
Il faudra dans ce cas utiliser un logiciel sous Windows, comme ClockGen ou SetFSB. L'utilisation de ces logiciels est décrite dans le guide d'Overclocking Masters.
Malheureusement, dans certains cas vous n'arriverez pas à déterminer les éléments nécessaires à l'overclocking (par exemple pas de PLL correspondant à votre plateforme).
Vérifiez bien que vous pouvez overclocker avant d'acheter un nouveau ventirad par exemple.

Pour les spécialistes:
Une autre solution quand on a un PC de marque à Bios bridé consiste à utiliser la technique du Tape Mod ou BSEL Mod décrite dans le guide d'Overclocking masters et aussi dans cet article de Flo88.
Pour ceux qui lisent l'anglais, il y a un article assez complet ici, permettant même d'ajuster le VCore.
Attention à ce que vous faites, le Tape Mod nécessite une grande minutie et précision !

Je ne parle ici que de l'overclocking à partir du Bios, en détaillant un peu plus le socket 775 et le socket 1156, qui ont servi d'essais réels.

Rappels sur le principe

L'overclocking cherche à faire fonctionner le CPU à une fréquence supérieure à celle pour laquelle il est vendu.
Or la fréquence du CPU est obtenue à partir d'une fréquence dite de base sur la carte mère, appelée FSB sur plate-forme 775 et BCLK sur plate-forme 1156 (voir les définitions dans le glossaire à la fin).

La fréquence du CPU s'obtient comme suit :

Fréquence CPU = Fréquence de Base x coefficient CPU

Comme expliqué dans l'article overclocking cité au début, on a donc le choix pour augmenter la fréquence du CPU entre monter le coefficient du CPU ou monter la fréquence de base.
Or le coefficient CPU peut être baissé , mais en général pas augmenté (sauf quelques CPU haut de gamme en socket 775 ou à suffixe K en socket 1156, chez Intel, et les Black Edition chez AMD).

La solution classique d'un overclocking par le Bios consiste donc en général à augmenter la fréquence de base (FSB ou BCLK selon la plate-forme)

Malheureusement, augmenter la fréquence de base sans précaution agit sur d'autres composants, comme la RAM ou les cartes d'extension, car beaucoup d'éléments sont calculés à partir de cette fréquence de base :
Fréquence RAM = Fréquence de Base x coefficient RAM.
De plus, le CPU pourra devenir instable, et pour éviter cela, il faudra augmenter sa tension, appelée VCore ou CPU Voltage suivant les Bios.

Il faut donc fixer la fréquence de certains éléments, et monter progressivement une seule variable, pour savoir d'où vient plantage du PC quand il arrivera.
Cette méthode dite du 'pas à pas' est assez fastidieuse, il y a différentes solutions pour la simplifier :
nous verrons dans le paragraphe 'overclocking en pratique' comment gagner du temps.

Choix de matériel adapté

L'augmentation de la Fréquence de Base et du VCore va entrainer une augmentation importante de consommation pour le CPU :
Pour vous donner une idée, un Core i5 650 à 3.2 GHz consomme en charge environ 70W à sa fréquence et tension nominale, il passe à environ 150W si vous l'overclockez à 4 GHz !
Cette puissance va se retrouver en grande partie en chaleur, ce qui va faire monter la température du CPU. Le ventirad fourni d'origine sera souvent incapable de faire face à cette énergie supplémentaire et votre CPU surchauffera, et risquera de se couper par protection thermique.
Veuillez dès à présent vous équiper d'un ventirad performant !
Le minimum syndical est le Cooler Master TX3 à ventilateur de 92 mm à 15€ environ (il dissipera jusqu'à 185W) , mais un ventirad à ventilateur 120mm, c'est mieux, s'il rentre dans votre tour :
Le moins cher dans cette catégorie est le Cooler Master Hyper 212 Plus, à 25€ environ, (il peut dissiper presque 200W) mais il y en a d'autres , à des prix allant de 40€ à 80€ environ, comme le Scythe Mugen II, ou le Noctua NH-D14 , qui vont pouvoir dissiper plus de 200W : ca laisse de la marge pour overclocker ;)
Attention aux dimensions importantes de ces 2 derniers ventirads, prenez bien les dimensions possibles pour votre tour !
Je vous invite à lire des comparatifs de ventirads pour choisir le votre, comme l'ancien mais très complet test du Comptoir ou d'autres plus récents, comme ici, là ou encore là.


Si vous n'êtes pas encore équipé en carte mère, CPU, et RAM, des choix sont plus judicieux que d'autres pour l'overclocking :

Choisissez une carte mère conçue pour l'overclocking :
D'une manière générale, il vaut mieux une carte mère au format ATX, les cartes mères au format micro-ATX étant moins adaptées pour la pratique d'un overclocking avancé.
En socket 775, ces cartes mères ne possèdent pas toutes les options pour un bon overclocking, et souvent elles sont plus limitées en FSB que leurs équivalentes au format ATX.
Pour le socket 1156, on commence à avoir quelques cartes mères micro-ATX performantes en overclocking, comme la Asus Maximus III Gene.
Vérifiez que vous avez bien le dernier Bios pour votre carte mère, souvent des options d'overclocking sont rajoutées dans les dernières versions.


Choisissez une carte mère équipée de dissipateurs :
Une carte mère à caloducs pour le chipset et les MOSFET sera plus efficace pour évacuer la chaleur de ces composants , comme ci dessous :


Choisissez un CPU optimisé :
Concernant le CPU, tous sont overclockables, mais certains se prêtent mieux que d'autres à l'overclocking.
Par exemple, en socket 775, les gains sont plus importants avec des CPU à faible FSB, car il y a plus de marge d'overclocking : on choisira donc de préférence un E7000 plutôt qu'un E8000.
En socket 1156, la fréquence de base est la même pour tous les CPU, ce n'est pas un critère de choix : il est par contre plus intéressant de choisir un CPU gravé en 45 nm ou mieux 32 nm (Clarkdale), l'échauffement sera réduit et on pourra montre plus haut en fréquence.

Choisissez une RAM adaptée:
La RAM étant très performante de nos jours, le choix de la fréquence et du CAS n'est pas vraiment déterminant d'une manière générale, lire les performances comparées : ici.
Dans le cadre de l'overclocking, prenez par sécurité la fréquence maximale compatible de votre carte mère, ca laissera de la marge pour abaisser la fréquence RAM pendant l'overclocking.
Il n'est pas utile de l'overclocker, le gain de performances est très faible, sauf pour obtenir un fonctionnement stable avec une valeur FSB ou BCLK non normalisée, ce qui est courant en overclocking.
Ne pas choisir de DDR3 supérieure à 2000MHz en socket 1156, le contrôleur mémoire des Core i ne monte pas au dessus, et n'est pas réglable (contrairement au socket 1366).
Une fois l'overclocking réalisé, les fréquences FSB ou BCLK ne permettront peut etre pas d'etre à la fréquence nominale de la RAM ; n'hésitez pas à choisir une fréquence inférieure à la valeur nominale, il suffit de bien ajuster ses timings pour avoir de bonnes performances, comme si vous étiez à la fréquence nominale , lire : overclocking RAM.

Règles à respecter

Gardez à l'esprit que le principal danger pour votre matériel lors d'un overclocking ne vient généralement pas d'une fréquence excessive, mais d'un excès de tension, générateur d'un excès de chaleur, qui peut être destructeur.
Un CPU moderne est en principe bien protégé contre les surchauffes (il se coupe en cas de dépassement thermique), mais le Northbridge et les autres composants de la carte mère n'ont pas cette protection !

Un CPU Voltage (Vcore) trop important peut être destructeur !
Pour ne pas réduire la durée de vie de votre processeur, je vous conseille de ne pas dépasser le VCore max indiqué dans la fiche CPU World pour votre CPU.
Vous pouvez aussi aller voir sur le site constructeur, Intel ou AMD.
Par exemple , la valeur maxi du VCore pour les Core i s1156 est de 1.40V : ne pas dépasser cette valeur !
Ne pas non plus laisser le VCore en 'auto', il pourrait monter à des valeurs excessives.
Egalement, une tension excessive sur la RAM ("VRAM") peut être destructrice !
Ne pas dépasser les valeurs indiqués dans la fiche constructeur .

Contrôle et validation de l'overclocking

Contrôle

Bien sûr, il faut vérifier les fréquences obtenues, avec CPU-z , tout au long du processus.
Il faut aussi impérativement surveiller les températures des différents composants, avec CPUID Hardware Monitor ou Core Temp par exemple.


En socket 775, la température du NorthBridge n'est pas toujours donnée par les logiciels de diagnostic :
pour ceux qui n'ont pas cette info, ils pourront la contrôler approximativement en mettant le doigt sur le radiateur du Northbridge : si on peut garder le doigt dessus, la température est inférieure à 50°C environ.
Si le Northbridge chauffe un peu, vous pouvez lui rajouter un petit ventilo de 4 cm, ou mettre un ventilo latéral, si c'est possible sur votre boitier.

La RAM restant à sa valeur nominale, ou proche de sa valeur nominale, il n'y a pas de précaution particulière à prendre, si on a choisit des RAM de bonne qualité, certaines ont même un radiateur incorporé.

Validation

A chaque couple de valeurs de fréquence/VCore pour votre CPU, il faut vérifier la stabilité de votre PC avant de monter plus haut.
Si Windows boote après votre overclocking, c'est bien sûr nécessaire mais ca ne prouve pas du tout que votre overclocking est stable.
Il faut utiliser des logiciels spécialisés, un recommandé est Memtest 86 :
Quelques minutes de ce test permettent tout de suite de voir s'il y a des erreurs mémoire, indiquant des réglages pas optimisés.
Ajuster les paramètres VCore et BCLK , jusqu'à ce qu'aucune erreur n'apparaisse dans Memtest 86.
Vous pouvez donc ensuite essayer de monter plus haut, jusqu'à ce qu'aucun ajustement du VCore (en respectant les données constructeur) ne permette de supprimer les erreurs sous Memtest : vous avez trouvé la limite de votre CPU.

Une fois cette limite trouvée, il faut vérifier la stabilité de votre processeur en charge .
Pour cela, les logiciels à privilégier sont OCCT et Prime95 ;
OCCT est suffisant si on overclocke que les coeurs, Prime95 est conseillé pour les CPU dont on overclocke aussi le contrôleur mémoire.
Avec OCCT, si des erreurs sont trouvées, un 'coin-coin' caractéristique se fait entendre, et le test s'arrête.
Il faudra diminuer légèrement la fréquence, ou monter le VCore (toujours dans les limites autorisées), puis refaire un test.
Si c'est stable et sans erreurs, votre overclocking est terminé.
Enfin, si vous voulez mesurer les performances de votre PC overclocké, vous pouvez utiliser par exemple SiSoft Sandra, benchs arithmétique et multimédia, qui permet de voir les gains réalisés.

Overclocking en pratique

Méthodes de simplification de l'overclocking :

Pour le socket 775, une solution moins fastidieuse que la méthode du 'pas à pas' consiste à utiliser les valeurs dites 'standards' du FSB (200, 266, 333, 400MHz) , méthode expliquée et détaillée ci dessous dans le paragraphe 'overclocking standard '.
Une solution pour plate forme 1156 est d'utiliser les fonctionnalités d'overclocking automatique du Bios, appelé OC Tuner Utility chez Asus, et OC Genie chez MSI. Elle sera décrite dans le paragraphe 'méthode simplifiée' plus loin.
Cette méthode est décriée par les puristes, car elle est assez rudimentaire, mais ca permet de 'dégrossir' le problème. Il faut bien sûr faire des tests de stabilité, pour affiner les résultats trouvés par cet overclocking automatique.

Plateforme Intel socket 775

Overclocking dit 'standard'

Il faut remarquer que les FSB nominaux des différents CPU Intel socket 775 actuels sont répartis selon des valeurs normalisées dites 'standard' : 200Mhz, 266Mhz, 333Mhz et 400Mhz (FSB apparents de 800, 1066, 1333 et 1600 Mhz).
Dans le cadre de ce paragraphe d'overclocking simplifié, je vous propose d'augmenter le FSB directement d'une valeur standard :
- de 333Mhz à 400Mhz pour les E8000(FSB nominal de 333Mhz/1333MHz effectifs),
- de 266Mhz à 333Mhz pour le Q6600 et les E7000 (FSB nominal de 266Mhz/1066MHz effectifs).
Ceci est possible grâce au bon potentiel d'overclocking des Cores 2 (Duo et Quad).
Cela correspond à 25% d'augmentation pour les E7000 et le Q6600, et 20% pour les E8000.


Méthode détaillée

Il faut aller dans le Bios, au démarrage du PC, il faut appuyer sur la touche DEL ou F1 (ça dépend des PC, lisez votre manuel)


Une fois dans le Bios, vous allez sur l'onglet Advanced, puis sélectionnez "jumper free configuration" (chez Asus), comme indiqué page 6 du guide Overclocking Masters .
Pour une Gigabyte P35, lire page 5 du même guide ; ne pas oublier d'appuyer sur Crtl+F1 pour accéder au menu avancé .


Il faut sélectionner "manual" pour l'option AI Overclocking

Il faut ensuite régler manuellement certains réglages :

• FSB frequency : la fixer directement à 400 (MHz) pour un CPU à FSB nominal de 333Mhz, comme les E8000, ou à 333 pour un CPU à FSB nominal de 266Mhz, comme le Q6600 ou les E7000 ;
• PCI E frequency : il faut la fixer à 100 (MHz) pour éviter les instabilités ;
• FSB Strap to Northbridge : si cette option existe, il faut la fixer à la valeur nominale pour votre CPU, c'est-à-dire son FSB nominal (avant overclocking) ;
• DRAM frequency : il faut choisir la valeur correspondant à sa RAM (par exemple, 800 pour de la DDR2 PC 6400 à 800 MHz)

Le CPU Voltage (Vcore) peut rester en 'auto' dans un premier temps, mais je conseille de le régler ensuite en manuel pour éviter des valeurs plus importantes que nécessaires, échauffant inutilement le CPU.

Les autres réglages doivent rester en "auto", en particulier les timings .

Pour plus d'informations sur les réglages du Bios, reportez-vous aux guides d'overclocking cités au début.

On peut ensuite quitter le Bios en sauvegardant les modifications, ça reboote et oh miracle, ça marche...


Le gros avantage de cette méthode , c'est qu'on on n'overclocke que le processeur, ce qui est le but essentiel de l'overclocking, et que l'on gagne beaucoup de temps par rapport à la méthode du 'pas à pas' ;
En effet la RAM, qui s'overclocke peu, est un souci majeur dans la stabilité des PC, et reste à sa valeur nominale dans ce cas (il suffit de choisir sa valeur dans les choix possibles du Bios)
Le chipset travaille simplement à une fréquence standard supérieure : si on a pris la précaution de choisir une carte mère qui gère les FSB jusqu'à 400MHz, il n'y aura aucun souci particulier.

On peut bien sûr chercher à monter encore : on va donner le principe dans le paragraphe suivant 'overclocking avancé', mais cette fois il faudra utiliser la méthode du 'pas à pas'.

Overclocking avancé

Ici, on s'adresse à ceux qui ont au déjà réalisé l'overclocking standard et veulent aller plus loin. Bien qu'un overclocking standard apporte déjà des gains sensibles sans beaucoup de risques, certains seront tentés de tirer davantage de leur configuration.

Le principe est simple :

on doit chercher séparément la limite de ces 3 éléments : le FSB, la RAM, le CPU, pour pouvoir bien identifier la cause d'un plantage.

Toutes les fonctions optionnelles doivent être désactivées pour éviter des instabilités liées à des réductions de tension/fréquence par les systèmes d'économies d'énergie :
Spread Spectrum, Vanderpool, EIST, CPU TM function, ...comme expliqué paragraphe 6 page 6 du guide d'Overclocking Masters.

Il faut en général commencer par la limite de la carte mère (ou du chipset), que j'appelle limite du FSB, car les cartes mères micro-ATX sont souvent plus limitées que celles au format ATX.
Par exemple, bien que le chipset P45 monte en principe à 500MHz sans difficulté, certaines cartes mères micro-ATX à chipset P41 ne dépassent pas 360MHz, meme avec le dernier Bios.
Pour cela, il faut baisser le coefficient CPU :
par exemple, si la valeur nominale est 10, choisir 6.
Il faut baisser la fréquence de la RAM d'au moins 2 valeurs standards (voir glossaire):
si on a de la DDR2 1066MHz, la passer à 667MHz
Ainsi, aucun plantage ne pourra venir du CPU ou de la RAM, qui fonctionne à une fréquence nettement inférieure à la valeur nominale, et on obtiendra très facilement la limite du FSB.

On procède de meme pour trouver la limite des 2 autres éléments, le CPU et la RAM.
Les valeurs définitives pour l'overclocking seront le meilleur compromis pour ces 3 éléments : le FSB, la RAM, le CPU.
Je vous conseille de vous reporter aux guides d'overclocking indiqués au début pour plus d'informations.

Plateforme Intel socket 1156

La fréquence qui correspond au FSB des plateformes 775 est la fréquence de base BCLK :
celle-ci est de 133 MHz sur les plateformes 1156.
Les autres fréquences découlent de celle-ci, avec des coefficients multiplicateurs.
Par exemple, pour un Core i3 530 à 3.93Ghz :
Fréquence CPU = Fréquence BCLK x Coefficient CPU = 133 MHz x 22 = 2930 MHz.
Fréquence RAM = Fréquence BCLK x Coefficient RAM = 133 MHz x 5 = 666 MHz soit 1333 MHz équivalents SDRAM (ou effectifs).

La limite des Core ix est généralement aux alentours de 4 GHz, correspondant à une fréquence BCLK maximale d'environ 220 MHz :
Avec les Core i5 et i7 , à mode Turbo, il est conseillé de ne pas dépasser 150 à 160 MHz sur la fréquence BCLK, car au-delà on risque de dépasser les 4 GHz si un seul core est utilisé : il faut désactiver le mode Turbo Boost pour monter au-delà de 160 MHz de BCLK.
Les Core i3 n'ayant pas de mode Turbo Boost, ils n'ont pas cette limite.

Méthode générale

Pour un Core i3 540 par exemple, on peut obtenir raisonnablement :
Fréquence BCLK = 165 MHz, Fréquence CPU = 165 x 23 = 3.8 GHz

Il faut penser à désactiver tout ce qui n'est pas utilisé et peut gêner l'overclocking , comme les contrôleurs PATA (IDE) par exemple, si vous n'avez pas de disque en IDE.
Ensuite, on abaisse la fréquence RAM, pour qu'elle n'intervienne pas dans l'overclocking :
Si on a de la DDR3 1333MHz, on commence baisser le coefficient RAM à 3, pour ne pas avoir de plantages dus à la RAM :
Fréquence RAM = Fréquence BCLK x Coefficient RAM = 165 x 3 = 400 MHz soit 800 MHz commerciaux, bien en dessous de la valeur nominale 1333 MHz.

Puis on monte la fréquence BCLK par bonds de 10 MHz par exemple : 145 MHz, 155 MHz,...
On contrôle avec Memtest à chaque fois, comme indiqué au paragraphe validation.
En cas d'erreurs détectées, on monte un peu le VCore.
Par exemple, à BCLK= 165 MHz, il faut VCore = 1.300V (ca dépend un peu du CPU utilisé).
Au-delà de BCLK= 165 MHz, le CPU risque de ne plus fonctionner, car on a dépassé les 4GHz : il faut essayer, chaque CPU ayant une limite légèrement différente ;)

Une fois la fréquence BCLK maximale trouvée, il faut ensuite remonter la fréquence RAM le plus près possible de sa valeur nominale, mais compatible de la nouvelle fréquence BCLK.
Dans l'exemple du Core i3 540 ci dessus, il faut choisir le coefficient RAM = 4, et on obtient :
Fréquence RAM = Fréquence BCLK x Coefficient RAM = 165 MHz x 4 = 660 MHz soit 1320 MHz commerciaux, très proche de la valeur nominale.

Méthode simplifiée

Si on utilise la fonction OC Tuner Utility du Bios, on va beaucoup plus vite, il suffit d'ajuster certains paramètres pour avoir un overclocking stable.
Par exemple, avec mon i5 760 sur Asus P7P55D, je sélectionne 'Turbo Profile' pour le choix de l'OC Tuner, puis je lance le processus ; après une dizaine de secondes, l'OC Tuner Utility me trouve :
BCLK = 195 MHz,
Coeff CPU = 19, (donc Freq CPU = 19 x 195 = 3.7 GHz)
DRAM Frequency= 1560 MHz,
VCore = 1.288V

Je lance Memtest 86+ :
aucune erreur après plusieurs passes : c'est plutot normal, j'ai des G-Skill 1600MHz CAS9, elles sont légèrement underclockées, donc très stables.
Je lance OCCT :
températures cores correctes (de 50 à 55°C en charge)
mais après 18 mn de test, un 'coin-coin' retentit (voir paragraphe 'validation'), et le test s'arrête : erreur sur le coeur 3.
Je monte un peu le VCore à 1.300V, et re-OCCT.
Cette fois-ci, aucun 'coin-coin' pendant une heure : overclocking réussi :)
Ca correspond quand meme à un overclocking d'environ +40%, et des performances proches d'un Core i7 950 sur benchs Sandra.
Les températures cores sont en légère hausse, 56°C sur le plus chaud, et le mode Turbo est désactivé.
En poussant le BCLK à 200MHz, j'ai la RAM à sa valeur nominale (1600MHz), ce qui est parfait, et le CPU monte à 200 x 19 = 3.8GHz.
Pour que ce soit stable sous 1h d'OCCT, je dois monter le CPU Voltage à 1.318V. La température du core le plus chaud passe à 57°C.

Glossaire

Bios : 'Basic In/Out System' : pour faire simple, petit programme qui se lance au démarrage du PC avant Windows et qui gère les paramètres des différents composants de la carte mère, notamment le CPU ;

CPU : 'Central Processing Unit' = Unité centrale de traitement : c'est le processeur ;
VCore : aussi appelé CPU Voltage : tension appliquée au CPU, nécessaire à son fonctionnement sans erreurs ;

FSB : 'Front Side Bus' : fréquence de base des plate-formes socket 775 ;
BCLK : 'Base CLocK' : fréquence de base des plate-formes sockets 1156 et 1366 (architecture Nehalem) ;
Uncore : on appelle ainsi tout ce qui a été intégré dans le microprocesseur mais qui ne constitue pas les Cores eux-memes dans l'architecture Nehalem, lire : Nehalem : Uncore

Chipset : jeu de composants : désigne souvent uniquement le NorthBridge chez Intel 775 ;
NorthBridge : composant chargé de l'interface entre le CPU d'une part et la RAM + la carte graphique d'autre part sur plate forme 775 ;

RAM : Random Access Memory = mémoire à accès aléatoire : c'est la mémoire vive du PC ;
CAS : principal temps d'accès de la mémoire RAM : plus la valeur est petite, plus la RAM est rapide ;

MOSFET : transistors de puissance chargés d'alimenter le CPU

Valeurs standards du FSB (socket 775) : les valeurs normalisées du FSB, que j'appelle standards, et que l'on trouve sur les cartes mères et les CPU, sont les suivantes : 200MHz, 266MHz, 333MHz, 400MHz

Valeurs standards de la RAM : comme pour le FSB, la RAM a des valeurs normalisées que l'on trouve dans le commerce, que j'appelle valeurs standards, ce sont pour la DDR2 : 533MHz, 667MHz, 800MHz, 1066MHz ; pour la DDR3 : 1066MHz, 1333MHz, 1600MHz, 1866 MHz... Ce document intitulé « Overclocking des cartes mères CPU Intel (775 et 1156)  » issu de CommentCaMarche.net (CCM) (www.commentcamarche.net) est mis à disposition sous les termes de la licence Creative Commons. Vous pouvez copier, modifier des copies de cette page, dans les conditions fixées par la licence, tant que cette note apparaît clairement.

Overclocker son GPU

Le but de cet article est d'apprendre aux débutants et utilisateurs moyens l'overclocking pour GPU.

Tout d'abord, quel est l'intérêt d'overclocker un GPU ?


La première raison peut être la pure recherche de performance pour obtenir un score élevé à 3DMARK06 ou autre bench.
La deuxième peut être de pousser sa carte graphique à fond pour gagner quelques précieux FPS :
un gain moyen de 15 à 20% peut être observé (et parfois plus !).
Une troisième raison serait de donner un coup de jeune à sa carte graphique ou par exemple la faire atteindre les performances de la carte graphique un modèle au dessus.


Sommaire

Quelques précautions

Garantie

Je vais être honnête avec vous: overclocker son GPU annule la garantie, sans exception, même sur les modèles OC d'usine. Un modèle OC d'usine est supposé rester à cet OC et ne pas le dépasser.
Mais ne nous montons pas le bourrichon ! À moins d'avoir un godet en cuivre et de l'azote liquide, vous ne risquez pas de faire brûler votre carte graphique, c'est à 99% impossible.

Refroidissement

Et oui ! Un overclock du GPU entraîne une hausse de la consommation de la part du GPU et de la mémoire qui lui est associée, dite mémoire dédiée (je ne parle pas de mémoire partagée, les GPUs utilisant ce genre de mémoire ne sont pas destinés à l'OC). Et comme vous l'apprenez en 1ère, une hausse de la consommation entraine une augmentation du dégagement thermique par effet de Joule.
Examinons les principaux éléments dont la température va monter lors d'un overclocking :
1) 1er élément à surchauffer : le GPU :
Il faut surveiller la température de votre GPU. Soit, il peut monter à 100°C en charge et rester à cette température sans trop de dégâts (les GPU nVidia séries 200, 300 et 400 supportent jusqu'à 105°C, voir doc nVidia), mais vos composants se trouvant aux alentours risquent de ne pas apprécier ce petit barbecue improvisé.
2) 2eme élément à surchauffer lors d'un overclocking : les VRM (Voltage Regulator Modules) :
Les étages d'alimentation de la carte, les VRM, sont parfois négligés par les systèmes de refroidissement, qui se concentrent sur le GPU : leur surchauffe peut faire planter la carte graphique. Malheureusement, rares sont les logiciels qui donnent leur température...
Si vous décidez de changer le système refroidissement d'origine, pensez à en sélectionner un nouveau qui prend en compte efficacement le refroidissement des VRM, pour un overclocking sans souci.

3 catégories d'utilisateurs vont donc dès maintenant se créer :
1) Je ne veux pas changer de refroidissement, je me contente donc d'un OC "raisonnable" ;
2) Je suis prêt à changer de système de refroidissement (et ainsi faire officiellement sauter ma garantie) et j'aurais un OC plus poussé ;
3) Je veux intégrer mon GPU à mon circuit de watercooling : performances, bienvenue à vous !

Logiciels

Avant de poursuivre ce tuto, il va vous falloir quelques logiciels :
un pour overclocker, un autre de contrôle, et un de test, pour voir les résultats obtenus.
Pour overclocker sa carte graphique, RivaTuner est un des plus connus, il fonctionne aussi bien pour les GPU nVidia que pour les ATI, mais malheureusement il n'est plus mis à jour depuis Aout 2009 :
RivaTuner
Basé sur Riva Tuner, avec des améliorations, je vous recommande MSI AfterBurner :
Afterburner
initialement concu pour les cartes graphiques MSI, il fonctionne aussi pour les autres, et permet d'augmenter la tension du GPU (Core Voltage) sur la plupart des cartes graphiques actuelles .
Il inclut un écran de contrôle des températures, fréquences GPU/mémoire (réglables), vitesse du ventilateur (réglable auto/ courbe ajustable) et tension du GPU (réglable sauf exceptions).
Autre outil de contrôle :
GPU-Z
Pour le test, un des plus stressants pour votre carte graphique est FurMark :
FurMark

L'overclock en lui même

Ça y est, vous êtes parés pour une séance de torture, un Saw pour votre GPU.
Tout d'abord, lancez le logiciel RivaTuner. Une fois ouvert, cliquez le petit bouton à côté de "Customize" puis sélectionnez la première icône.
Activez ensuite l'option "Enable driver-level hardware overclocking". Puis sélectionnez juste à côté le profil Performance 3D. Si vous ne trouvez pas ce dernier, ne vous en préoccupez pas.
Vous trouverez à cette adresse une illustration.

Vous y êtes ! Augmentez tout d'abord la fréquence du GPU 10 par 10. Vous pouvez la pousser de 20Mhz de plus que ses fréquences d'origine. Lancez ensuite une bonne séance d'une heure de FurMark (en mode Xtreme bien sûr !). Veillez à surveiller la température avec l'option "Log Temperature" localisée en haut à droite de la fenêtre FurMark.
Au delà de 100°C, on arrête tout et on baisse la fréquence.
Quand s'arrêter ? Quand votre PC plante ou que des artefacts (petites anomalies) apparaissent sur la boule de poils de FurMark.
Une fois découverte la fréquence maximale de votre GPU et que sa stabilité n'est plus à prouver, faites de même pour la mémoire, et veillez à toujours surveiller sa température, une augmentation de la température de la mémoire augmentant la température du core par la même occasion.
Ensuite, testez GPU et mémoire à leur fréquence maximale grâce à cinq heures de FurMark, toujours en mode Xtreme.
Si votre PC ne plante pas, vous avez réussi !


Une petite précision : il se trouve que l'overclock dépend de certains facteurs, entièrement aléatoires comme :
- la qualité du PCB
- la pureté des matériaux utilisés pour graver le core
Pour ce qui est de la qualité du PCB, certaines marques ont tout de même une solide réputation comme par exemple Palit. Les NoName sont à exclure, les composants de leurs PCBs étant bas de gamme la plupart du temps.

Mais ne généralisons pas trop. Un PCB Palit peut être mauvais et un PCB MSI, Powercolor et j'en passe peut être excellent ! Ce n'est qu'une question de chance.

Tout ceci peut s'appliquer à un PC portable, mais la limite en overclocking sera bien plus vite atteinte, à cause de l'élévation rapide de température due au confinement.


Pour des informations plus spécifiques selon votre carte graphique, Nvidia ou ATI/AMD, vous pouvez lire :
overclocking simple carte graphique Nvidia
overclocker sa carte graphique ATI en toute sécurité Ce document intitulé « Overclocker sa carte graphique » issu de Comment Ça Marche Informatique (www.commentcamarche.net) est mis à disposition sous les termes de la licence Creative Commons. Vous pouvez copier, modifier des copies de cette page, dans les conditions fixées par la licence, tant que cette note apparaît clairement.

Overclocker sa carte graphique ATI en toute sécurité

Savez vous qu'il est possible d'overclocker sa carte graphique ATI en toute sécurité ? Et ce en toute sécurité ? C'est grâce aux services d'ATI Overdrive(TM) (By ATI). Si vous êtes perplexe visitez le lien suivant :

• http://ati.amd.com/fr/products/catalyst/overdrive.html

En résumé à la question Puis-je utiliser ATI Overdrive(TM) en toute sécurité ? AMD répond :

Oui. Le nouveau panneau de configuration ATI Overdrive permet aux utilisateurs de maximiser en toute sécurité le niveau de performances de leur processeur graphique. ATI Overdrive détermines en effet de manière intelligente la vitesse optimale du processeur graphique en surveillant en permanence la température du processeur graphique pour s'assurer que cette dernière reste toujours à un niveau sûr.

Mettez à jour vos pilotes graphique

Afin de maximiser la sécurité et le rendement de l'overclocking nous vous recommandons fortement de télécharger les derniers pilotes de votre solution graphique sur le site officiel ATI-AMD

Overclockez !

• Ouvrez Catalyst Control Center : Double cliquez sur l'icone ATI dans la zone de notification
• Déroulez le menu "Graphics" en haut à gauche et cliquez sur "ATI Overdrive(TM)"

• Dans la fenêtre qui apparait cliquez sur le cadenas suivant pour déverrouiller Overdrive
• Cochez "Enable ATI Overdrive(TM)" si ce n'est déjà fait
• Et réglez votre overclocking

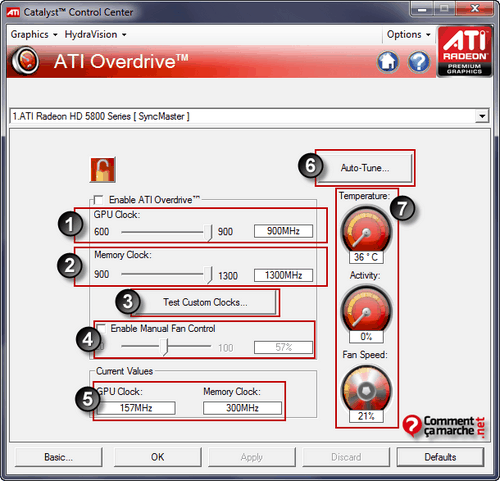

Aide au réglage :



: Réglage de la fréquence du GPU



: Réglage de la fréquence de la mémoire graphique



: Faire un test de stabilité de votre overclocking



: Réglage manuel du ventilateur de votre carte graphique (laissez désactivé)



: Fréquence du GPU et de la mémoire graphique actuel



: Réglage automatique de votre overclocking



: Mesure enregistré des différentes sondes de votre carte graphique : Température, utilisation du GPU et vitesse (en %) du ventilateur de votre carte graphique

Lire la suite

Ntune : under/overclocker sa carte Nvidia et son processeur ? »

ARTICLE NON COMPLET

Cette astuce est plus dirigée vers les pc de marque, et les portables, car malheureusement leurs bios sont bridés ! Donc la seule manière d'overclocker/underclocker son pc est de le faire logiciellement !
Cette astuce n'est compatible qu'avec les pc équipés de solution NVIDIA !



CCM n'est en aucun cas responsable du résultat, des mauvaises manipulations ou des dommages qu'elles pourraient engendrer !

Introduction

Tout d'abord, à quoi ça sert !
Et oui, parce que c'est bien beau de faire quelque chose, mais c'est mieux de savoir pourquoi on le fait !
Pour être bref et clair, voilà les raisons pour lesquelles vous pourriez utiliser l'underclock où l'overclock et en quoi cela consiste.

• L'underclock : Consiste à abaisser la fréquence du processeur, ce qui diminue donc les performances de celui-ci. L'avantage, c'est que le processeur chauffe donc un petit peu moins. C'est intéressant pour les portables, en utilisation bureautique et tâches de base ne demandant pas beaucoup de puissance.
• L'overclock : A l'inverse de l'underclock, dans ce cas là, on augmente la fréquence du processeur. L'avantage, c'est que celui-ci délivre donc plus de puissance de calcul. C'est intéressant pour gagner en performance dans les grosses applications, les jeux, logiciels de montage, etc. Attention dans ce cas là, les températures peuvent augmenter, à l'inverse de l'underclock.

Téléchargement et installation

• Tout d'abord, téléchargez la suite Nvidia System Tools
• Lancez l'installation et choisissez quels outils vous souhaitez installer : (je vous conseille simplement l'installation de Ntune, le reste n'étant pas vraiment utile)
  • Performance Système NVIDIA Ntune, sert à l'overclocking
  • Surveillance Système NVIDIA, permet de visualiser les températures (trop lourd pour ce qu'il fait)
  • Actualisation Système NVIDIA, je ne me rappelle plus, mais on en a pas besoin.
• Suivant les éléments installés, vous aurez peut-être besoin de redémarrer votre pc. Un conseil, laissez l'installeur créer un raccourci sur le bureau, ce sera plus simple.
• Cliquez sur le raccourci nommé Performance.
• Dans la rubrique Performance, cliquez "Accepter l'accord..." puis sur "Agree"
• Téléchargez également OCCT Perestroïka pour tester la stabilité des réglages.
• Téléchargez également Cpuz CPUID : Pour vérifier les fréquences. (pensez à décocher la toolbar Ask durant l'installation)

CPU

L'overclocking

• Rendez-vous dans la rubrique Réglage des périphérique.
• Voilà ce que vous devriez obtenir : (avec les réglage pour votre processeur bien entendu)

• Augmentez légèrement l'horloge FSB à l'aide du curseur, attention, de quelques Mhz !
• Cliquez sur Appliquer pour valider la fréquence.
• Patientez quelques secondes que le bouton disparaisse et que la fréquence soit atteinte.
• Démarrez OCCT
  • Allez dans l'onglet OCCT Linkpack et choisissez comme options :
    • Test type : perso
    • Durée : 15 minutes
    • Test Mode : 50% memoire libre
  • Lancez le test en cliquant sur ON. (ne vous servez pas du pc durant le test)

• Patientez jusqu'à la fin du test.

Solutions possibles :

• Votre pc, tient le test, vous pouvez donc augmenter la fréquence à nouveau de quelques Mhz et recommencer le test !
• Votre pc reste bloqué, freeze, s'éteint, redémarre, etc. , vous arrivez donc à la limite de votre processeur, du moins en ne touchant qu'au FSB de celui-ci, redescendez donc de 1mhz puis réeffectuez le test jusqu'à que le pc repasse le test OCCT.

Une fois que vous avez trouvé le juste milieu, je vous conseille de faire un plus gros test OCCT, de 2 heures, 1 heure minimum pour être sur de la stabilité !

Pour être certains que les fréquences choisies soient bien atteintes, installez Cpuz, puis exécutez le !


Voilà un exemple :
J'ai passé le FSB de 267mhz à 311mhz.
Le FSB est multipliée par le coefficient multiplicateur pour obtenir la fréquence du processeur.
Dans mon cas, le coefficient multiplicateur est de 7,5.
Ce qui faisait à la base 267 x 7,5 = 2002,5mhz et maintenant 311 x 7,5 = 2332.5mhz
Mon processeur étant un core2quad (4 coeurs), il est donc passé de 4 coeurs à 2,00ghz à 4 coeurs à 2,33ghz !

L'underclocking

Le principe est exactement le même que pour l'overclocking, mais dans l'autre sens ! Les tests de stabilité sont également à faire !

GPU

L'overclocking

L'underclocking

Sauvegarder sur un profil les réglages

Vous avez trouvé le maximum/minimum possible de vos composants, il ne reste plus qu'à créer un profil pour enregistrer les réglages !

• Pour cela, cliquez sur le bouton "Enregistrer dans le profil".
• Nommez le comme vous le souhaitez.
• Cliquez sur Enregistrer.

Charger un profil

Vous avez fait et enregistré vos profils. Vous aimeriez maintenant jouer à votre jeu préféré et aimeriez donc utilisé un profil pour avoir une puissance accrue !

• Cliquez sur le bouton Démarrer.
• Tous les programmes.
• Nvidia Corporation puis NVIDIA nvProfiles
• Vous n'avez qu'à sélectionner celui qui vous intéresse !

Charger un profil automatiquement au démarrage du pc

• Pour cela, cliquez sur le raccourci Performances.
• Cliquez sur la rubrique Règles d'utilisation des profils.
• Cochez Charger ce profil
• Sélection le système lance Windows puis cliquez sur la flèche allant vers la droite pour le mettre dans les conditions.
• Cliquez sur le mot profil écrit en bleu dans la case de droite puis sélectionnez le profil en question.
• Cliquez maintenant sur Accepter
• Vous devriez maintenant avoir une ligne qui s'est ajoutée dans la case du bas ! Et ce profil sera chargé dès que le pc démarre !

Sommaire :

Prérequis :
1- connaitre au minimum le principe de l'overclocking
2- Une bonne carte mère : les PC de marque sont alors exclus
3- Une bonne alimentation : en effet, les Phenom II consomment relativement beaucoup :
il faut compter 180 W pour un Phenom II X4 955 à 3.8 GHz par exemple.
4- Un bon refroidissement : avec 180W à dissiper, il faut un ventirad performant, lire :
choix de matériels pour l'overclocking

Généralités sur les processeurs AMD Phenom II

En 2007, AMD sort les Phenom, gravés en 65 nm. Malheureusement, ceux-ci sont peu performants, en dessous des Core 2 Quad, chauffent et consomment énormément, s'overclockent que très peu.
Début 2009, AMD rectifie le tir en sortant les Phenom II, révision des Phenom avec 6 Mo de cache contre 2 Mo auparavant, une gravure en 45 nm, un overclocking plus raisonnable.
Ceci permet aux Phenom II de concurrencer les Core 2 Quad, mais malheureusement pas les Nehalem.

La tension, CPU Voltage ou VCore, est au maximum de 1.400 à 1.425 V à stock.
Il existe deux «steppings» : C3 et C2 pour les Phenom II X2/X3/X4, E0 pour les Phenom II X6.
Lors d'un overclocking, les tensions des E0 et C3 peuvent être poussées à 1.450 V sans risque.
Les CPU en stepping C2 peuvent être poussés à 1.500 V.
La température maximale est en général de 62°C.
Par exemple pour le Phenom II X4 955 C2, la doc AMD donne :
http://products.amd.com/...

Voir la documentation AMD sur votre processeur pour savoir jusqu'où aller sans risque :
http://products.amd.com/fr-fr/DesktopCPUResult.aspx

Pour overclocker un Phenom II, on peut agir sur de nombreux paramètres :
L'overclocking des coeurs, du contrôleur mémoire, du Bus Hypertransport, du Bus HTT,...
Un excellent article analyse l'effet de ces différents paramètres :
http://www.madshrimps.be/...
On en va étudier dans cet article que les 2 plus importants pour les performances, à savoir en premier l'overclocking des coeurs et en second l'overclocking du contrôleur mémoire.

L'overclocking du coeur

Pourquoi ?

On overclocke les coeurs afin de gagner en puissance pure, c'est le paramètre le plus important :
les calculs sont effectués plus vite, les performances augmentent. Voir lien suivant : http://www.madshrimps.be/...
En passant de 3.2 à 3.8 GHz (gain de 18 % en fréquence), les gains dans les tests « SuperPi », «WPrime» et « 3DMark01 » sont de 18 % et 6 %.

Comment faire ?

Tout se règle dans le Bios :
Les termes importants sont :
CPU Ratio (coefficient CPU)
CPU Bus Frequency (Bus Speed ou FSB)
CPU/NB Frequency (fréquence du contrôleur mémoire)
HT Link Speed (fréquence du Bus HyperTransport)

Selon les cartes mères, la terminologie peut changer un peu ; par exemple, certaines cartes mères proposent de régler directement une valeur pour "CPU/NB Frequency" (exemple du Bios ci dessus), d'autres proposent un coefficient multiplicateur "CPU Frequency Multiplier".

Remarque :
Pour les Phenom II avec mode Turbo (Phenom II T), il faut désactiver l'option "Turbo Core" dans le BIOS .

En pratique, il faut distinguer deux cas : celui des processeurs « Black Edition », à coefficient CPU modifiable dans le Bios, et celui des autres, à coefficient CPU fixe.

a) Overclocking des « Black Edition »

Il faut simplement augmenter le multiplicateur du processeur, nommé « CPU Frequency Multiplier » de 1x en 1x puis de 0.5x en 0.5x pour trouver les limites. On teste la stabilité, si ce n'est plus stable, on incrémente la tension du coeur, nommée « CPU Voltage », en veillant à ne pas dépasser les limites recommandées précédemment.
Les gains moyens sont de l'ordre de 20 à 25 %, les fréquences atteintes sont généralement comprises entre 3.6 et 4 GHz.

Exemple :
L'overclocking de ce processeur «Black Edition » a été obtenu par augmentation du coefficient multiplicateur de 16x à 19x.
La tension « Core Voltage » était de 1.344 V (1.350 V dans le BIOS).
Le « CPU NB Multiplier » était fixé à 12x à 1.20 V (+ 0.100 V) ou à 13x à 1.275 V (+ 0.175 V).

b) Overclocking des non- « Black Edition »

Le paramètre « Memory Frequency Multiplier » est mis à 5.33x pour de la DDR3-1333, 6.66x pour une DDR3-1600, 4.00x pour une DDR3-1066.
Sinon, le paramètre équivalent, « Memory Frequency » est passé à « DDR3-1066 MHz » pour de la 1333 MHz, « DDR3-1333 MHz » pour de la DDR3-1600, « DDR3-800 MHz » pour de la DDR3-1066 MHz.
On passe le « CPU Voltage » à 1.400 V pour un stepping C3 ou E0, 1.450 V pour un stepping C2.
On place le « FSB/HT Reference Clock » à 250 MHz pour la DDR3-1333 MHz, 240 MHz pour la DDR3-1600 MHz, 266 MHz pour la DDR3-1066 MHz maximum.
On place les valeurs « CPU NorthBridge Frequency Multiplier » et « HT Link Frequency multiplier » à 8x.
Si ce n'est pas stable, on peut augmenter la tension au coeur « CPU Voltage », ou bien diminuer le « FSB/HT Reference Clock ».
Généralement les gains maximaux en fréquence sont de l'ordre de 20%, ce qui correspond à un FSB/HT compris entre 240 à 245 MHz.

Exemple :
Ici, l'overclocking a été obtenu par augmentation du "CPU Bus Frequency" à 250 MHz.
Le « HT Link » a été ramené à un multiplicateur de 8x afin de ne pas dépasser 2 GHz de fréquence.
La tension « Core Voltage » est de 1.280 V (1.425 V dans le BIOS).
On peut désactiver C1E et Cool'n'Quiet pour les overclockings un peu plus poussés .

Comment tester la stabilité ?

Pour cet overclocking, on testera la stabilité avec le logiciel « OCCT » : on fera des tests de 1 à 2 heures, voire plus pour ceux qui le souhaitent.

Pour aller plus loin

Les Phenom II ont la particularité de s'overclocker bien mieux sous de faibles températures : http://www.madshrimps.be/...
On remarque que la température a une influence tout aussi forte que la tension du coeur.

Overclocking du contrôleur mémoire

Intérêt d'overclocker le contrôleur mémoire

Le contrôleur mémoire intégré aux Phenom II a plusieurs limitations par rapport à celui des processeurs Nehalem d'Intel :
Il a déjà du mal à utiliser pleinement la mémoire DDR3-1333, et c'est pire avec la DDR3 -1600, et sa bande passante plafonne beaucoup trop rapidement par rapport aux Nehalem d'Intel :
http://www.hardware.fr/articles/814-4/ddr3-influence-canaux-timings.html
La fréquence du contrôleur mémoire joue sur les performances :
elle augmente les débits mémoire et réduit également la latence du cache L3.
Elle est réglable sur les plates formes AM3 et 1366.
Sur plate forme AM3, la fréquence du contrôleur mémoire s'appelle souvent dans le Bios 'CPU NB Frequency' et la tension associée est 'CPU NB Voltage'.
Cette fréquence du contrôleur mémoire est d'origine à 2 GHz, on peut la pousser à 2.4 GHz (o/c « raisonnable »), voire 3 GHz avec les derniers processeurs (o/c « extreme »).
En overclockant le contrôleur mémoire de 20% (de 2.0 GHz à 2.4 GHz), les débits en écriture et lecture augmentent d'environ 20% et la latence du cache L3 diminue d'autant :
http://www.lostcircuits.com/...
La tension associée 'CPU NB Voltage' ne devra jamais dépasser 1.40V sur plates formes AM3 (comme 1366) : il est recommandé de ne pas dépasser 1.30V par sécurité, comme indiqué ci-dessous.

Pour voir les effets de l'overclocking du contrôleur mémoire, vous pouvez lire cette analyse détaillée :
http://www.madshrimps.be/...

Comment faire ?

On augmente tout simplement la ligne du BIOS « CPU NorthBridge Frequency Multiplier » jusqu'à ce que ça ne soit plus stable. On peut augmenter, afin d'assurer la stabilité de cet overclocking, la tension « CPU NorthBridge Voltage » (et pas « NorthBridge Voltage »).
Il est recommandé de rester en dessous des 1.30 V, idéalement jusqu'à 1.25 V (soit + 0.200 V à 0.150 V). Les Phenom II X4/X3/X2 en stepping C3 atteignent de manière stable les 2.2 GHz à la tension d'origine, les 2.4 GHz à 1.20 V (ou + 0.100 V) et 2.6 GHz à 1.275 V (soit + 0.175 V).

Exemple :

Ici, l'overclocking a été obtenu par augmentation du "CPU Bus Frequency" à 250 MHz.
Le « CPU NorthBridge Frequency Multiplier » a été ramené à 10x afin que les caches et le contrôleur mémoire soient à 2.5 GHz.
La tension « CPU NB Voltage » était à 1.2250 V (+0.100 V).

PS : Si votre ordinateur est utilisé pour des applications utilisant plusieurs coeurs, il faut préférer le mode « Unganged » (voir photo). Sinon, pour des applications n'utilisant qu'un seul coeur, le mode « Ganged » est préférable. Il est recommandé d'être en « Dual Channel » pour de meilleures performances.

Comment tester la stabilité ?

La stabilité est testée par le logiciel « Prime95 », test « Blend », sous des durées de 2 à 3 heures.

Glossaire

Stepping : Révision du processeur, cette valeur change à chaque fois que le modèle est modifié (bug corrigés, meilleur overclocking, chauffe réduite, etc...). Il est visible sur CPU-Z.

Cache : Partie du processeur où sont stockées les données à accès fréquent, en complément de la RAM (plus lente), c'est une mémoire qui reste extrêmement rapide.

Cycles et latences : Un processeur à 4 GHz fournit 4 milliards d'impulsions par seconde. Entre deux impulsions, il y a un cycle. La latence du cache des Phenom II, de 59 cycles, signifie qu'entre la lecture et l'écriture d'une donnée, le processeur aura fourni 59 impulsions.

Contrôleur mémoire : Sur plate formes AM3, il est implanté sur le die du processeur et gère la RAM.
Il peut etre appelé IMC (Integrated Memory Controller) ou NorthBridge (NB).

Black Edition : Processeur dont le coefficient multiplicateur est débloqué en montée, contrairement aux autres processeurs.

Remerciements

Remerciements à Franck7511, qui a fourni la trame de cet article, ainsi qu'à Flo88, pour sa participation. Ce document intitulé « Overclocking des Athlon II & Phenom II  » issu de CommentCaMarche.net (CCM) (www.commentcamarche.net) est mis à disposition sous les termes de la licence Creative Commons. Vous pouvez copier, modifier des copies de cette page, dans les conditions fixées par la licence, tant que cette note apparaît clairement.
